Generatori di gas » Azoto

GENERATORI DI GAS FST

MAXIGAS

non acquistare l'azoto - producilo!

MAXIGAS utilizza il principio PSA (Pressure Swing Adsorption) per produrre il flusso di azoto continuo dall'aria compressa.

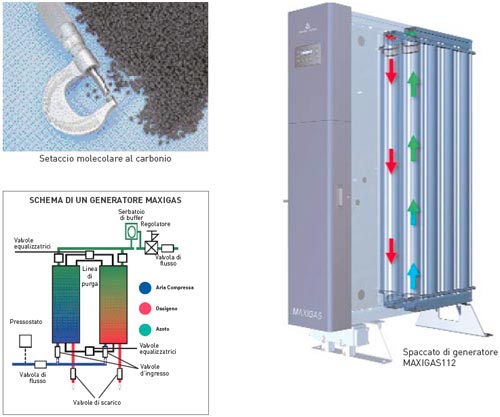

Il sistema MAXIGAS utilizza doppie colonne di alluminio estruso riempite con un dedicato carbone a setaccio molecolare. L'aria compressa pre-trattata entra nella parte inferiore di una delle due colonne ed attraversa il letto di setaccio molecolare. Durante questo passaggio l'ossigeno e gli altri gas vengono assorbiti dal setaccio molecolare, che lascia invece passare l'azoto.

Dopo un tempo stabilito, quando il letto nella colonna è pressochè saturo del gas assorbito, il sistema pone automaticamente il materiale in fase rigenerativa durante la quale, tramite flussaggio, vengono eliminati i contaminanti dal carbone.

Il setaccio molecolare utilizzato differisce dal normale carbone attivo in quanto i pori di apertura sono molto più stretti. Ciò permette alle molecole di piccole dimensioni come quelle dell'ossigeno di penetrare nei pori ed essere perciò separate dalle molecole di azoto, troppo grandi per essere trattenute. Le molecole di azoto, una volta attraversato il letto di materiale, costituiscono il gas purificato in uscita dal generatore.

Generatori di azoto Zander


Generatori di azoto Zander

Il concetto modulare di MAXIGAS

Per applicazioni con portate più elevate, MAXIGAS a multi-bancata offre la soluzione economicamente più adatta.

Il design modulare del sistema MAXIGAS consente l'aggiunta di ulteriori banchi qualora aumenti la richiesta di azoto del vostro impianto.


Generatori di azoto Zander

NCM Monitor per la connessione remota

  • Monitoraggio remoto sicuro
  • Traccia parametri critici di sistema
  • Segnalazione tramite avvisi automatici

Generatori di azoto Zander

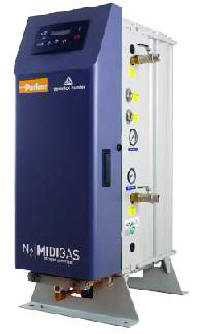

MIDIGAS

La gamma MIDIGAS è progettata per offrire la soluzione più compatta per basse portate d'azoto richieste. Queste unità sono disponibili con l'opzione di un compressore d'aria oil-free integrato, garantendo una più flessibile fornitura di azoto, senza dipendere dal sistema d'aria compressa.


Funzionamento del generatore di azoto

Specifiche tecniche:

  • Temperatura ambiente: 5°C -50°C
  • Pressione azoto in uscita: fino a 16,5 bar g
  • Pressione minima dell'aria in ingresso: 6 bar g
  • Pressione massima dell'aria in ingresso: 18 bar g
  • Qualità dell'aria in ingresso punto di rugiada: -40°C
  • Particelle: < 0,1 micron
  • olio: < 0,01 micron
  • Electrical supply: 220V/1ph/50Hz - 110V/1ph/60Hz
  • Attacchi ingresso/uscita: 1'' - ½''

Accessori standard:

  • Analizzatore dell'ossigeno per il monitoraggio continuo della purezza dell'azoto
  • Uscite analogiche per il monitoraggio remoto
  • Contatti d'allarme
Tabella prestazioni
Modello Portata d'aria in uscita Nm³/hr (ATP) - Contenuto d'ossigeno
10ppm 100ppm 500ppm 0.1% 0.5% 1% 2% 3% 4% 5%
MAXIGAS104 1.97 3.19 8.1 8.9 14.1 17.8 21.9 25.8 29.0 32.2
MAXIGAS106 2.95 4.79 12.1 13.4 21.2 26.6 32.8 38.7 43.5 48.3
MAXIGAS108 3.93 6.38 16.2 17.9 28.3 35.5 43.8 51.6 58.0 64.4
MAXIGAS110 4.92 7.98 20.2 22.4 35.3 44.4 54.7 64.5 72.5 80.4
MAXIGAS112 5.90 9.58 24.2 26.8 42.4 53.3 65.7 77.4 87.1 96.5
MAXIGAS116 7.87 12.77 30.7 34.0 53.7 67.5 83.2 98.1 110.3 122.3
MAXIGAS120 9.83 15.96 37.2 41.2 65.0 81.7 100.7 118.7 133.5 148.0
MIDIGAS2 0.55 1.2 1.9 2.4 3.4 4.3 5.8 7.2 8.4 9.4
MIDIGAS4 1.2 2.4 3.9 4.7 6.9 8.5 11.6 14.3 16.7 18.8
MIDIGAS6 1.5 3.2 5.3 6.5 9.5 11.5 15.2 18.7 21.7 24.5
Dati prestazionali basati su pressione d’aria in ingresso 7barg, temperatura ambiente 20°-25°C. Contattare Magni Leonildo srl per il calcolo delle prestazioni sulla base di condizioni specifiche.

Pesi e dimensioni
Modello Altezza (mm) Larghezza (mm) Profondità (mm) Peso (Kg)
MAXIGAS104 1894 550 692 336
MAXIGAS106 1894 550 861 394
MAXIGAS108 1894 550 1029 488
MAXIGAS110 1894 550 1198 582
MAXIGAS112 1894 550 1368 676
MAXIGAS116 1894 550 1765 864
MAXIGAS120 1894 550 2043 1052
MIDIGAS2 1034 450 471 98
MIDIGAS4 1034 450 640 145
MIDIGAS6 1034 450 809 196
